 球冠圓板橡膠支座是改進后的圓形板式橡膠支座。其中間層橡膠和鋼板布置與圓形板式橡膠支座完全相同，而在支座頂面用純橡膠制成球形表面，球面中心橡膠大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支座接觸面的中心趨于圓形板式橡膠支座的中心。梁端反力通過球面表面橡膠逐漸擴散傳至下面幾層鋼板和橡膠層。在橡膠支座底面加一圈直徑D=2.5mm的半圓形橡膠圓環，支座受力時首先由底部圓環變形壓密，調節底面受力狀況，以改善或避免支座底面脫空現象的產生，使支座底面受力均勻。

性能與特點:
　　球冠圓板式橡膠支座在平面上各向同性，并以其球冠調節受力狀況。不但適用于一般橋梁使用，也適用于各種布置復雜、縱橫較大的立交橋及高架橋，其坡度使用范圍為3～5%，也可根據不同坡度需要調整球冠半徑。

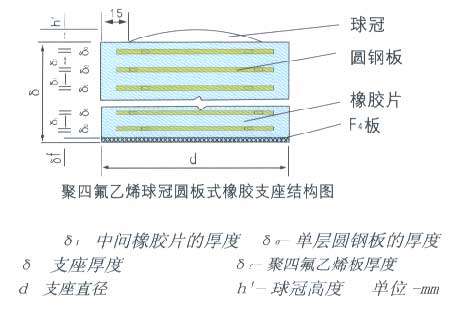

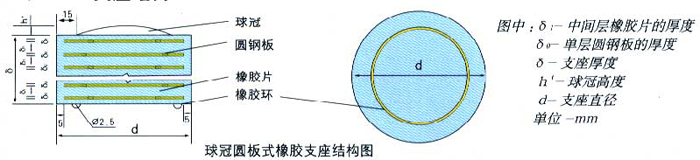

QY、QYF4支座結構見圖

QY、QYF4橡膠支座技術要求

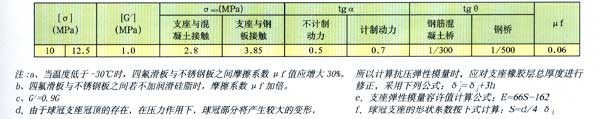

QY、QYF4橡膠支座設計參數見表2-2

QY、QYF4橡膠支座橡膠料物理性能執行JT/T4-93標準見表1-1

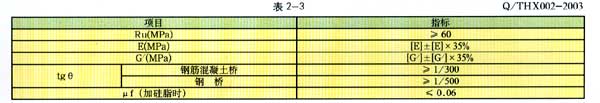

QY、QYF4橡膠支座成品的力學性能我公司參照J(rèn)T/T4-93標準制訂了企業標準見表2-3橡膠支座成品力學性能
